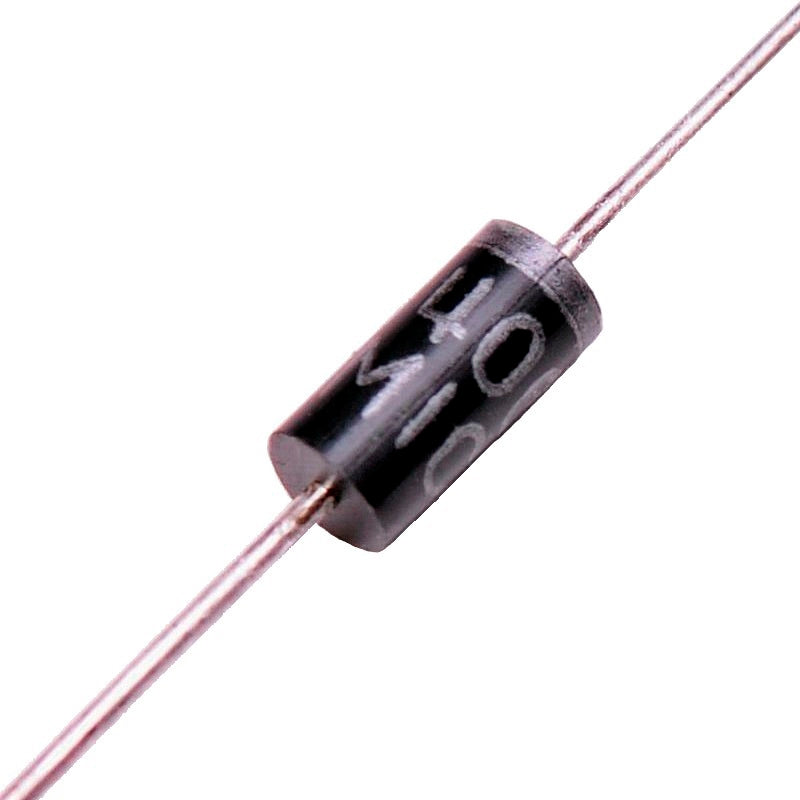

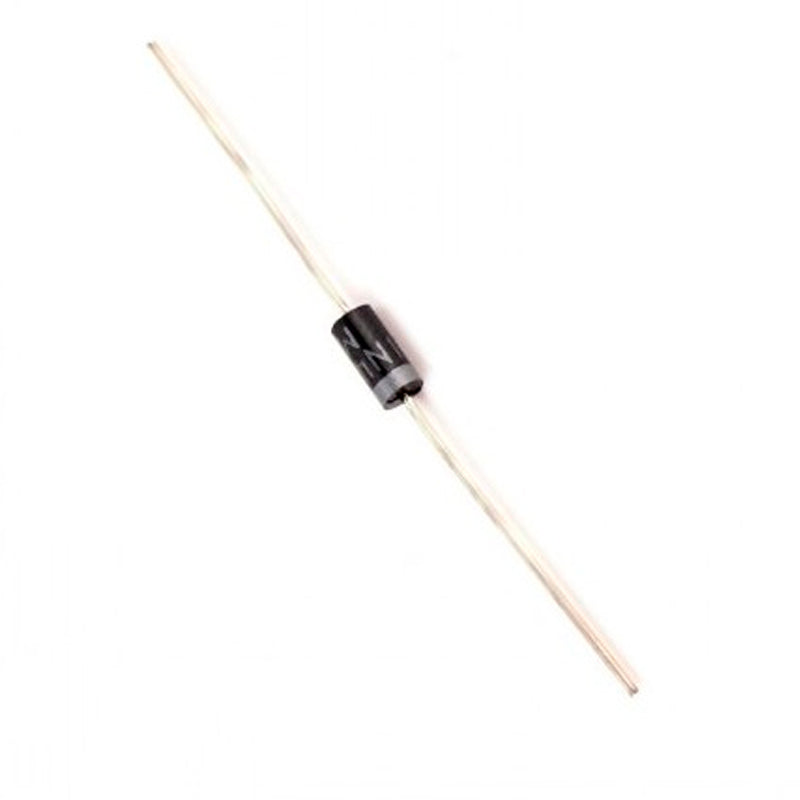

Diodo Rectificador 1N4007 1A 1000V DO-41 | S103D10 | Componente de Protección Electrónica

¡Protege los componentes más costosos de tus proyectos contra cortocircuitos y corrientes inversas destructivas!

El Diodo Rectificador 1N4007 es el estándar de oro en la electrónica global para la rectificación de corriente y la protección de circuitos de control. Su función principal es actuar como una compuerta unidireccional, permitiendo el flujo de corriente eléctrica en un solo sentido y bloqueándolo en la dirección opuesta.

Es un componente imprescindible en cualquier banco de trabajo para diseñar fuentes de alimentación, proteger microcontroladores (como Arduino o ESP32) de picos de voltaje inducidos por motores (efecto flyback), o realizar proyectos escolares y universitarios de electrónica analógica.

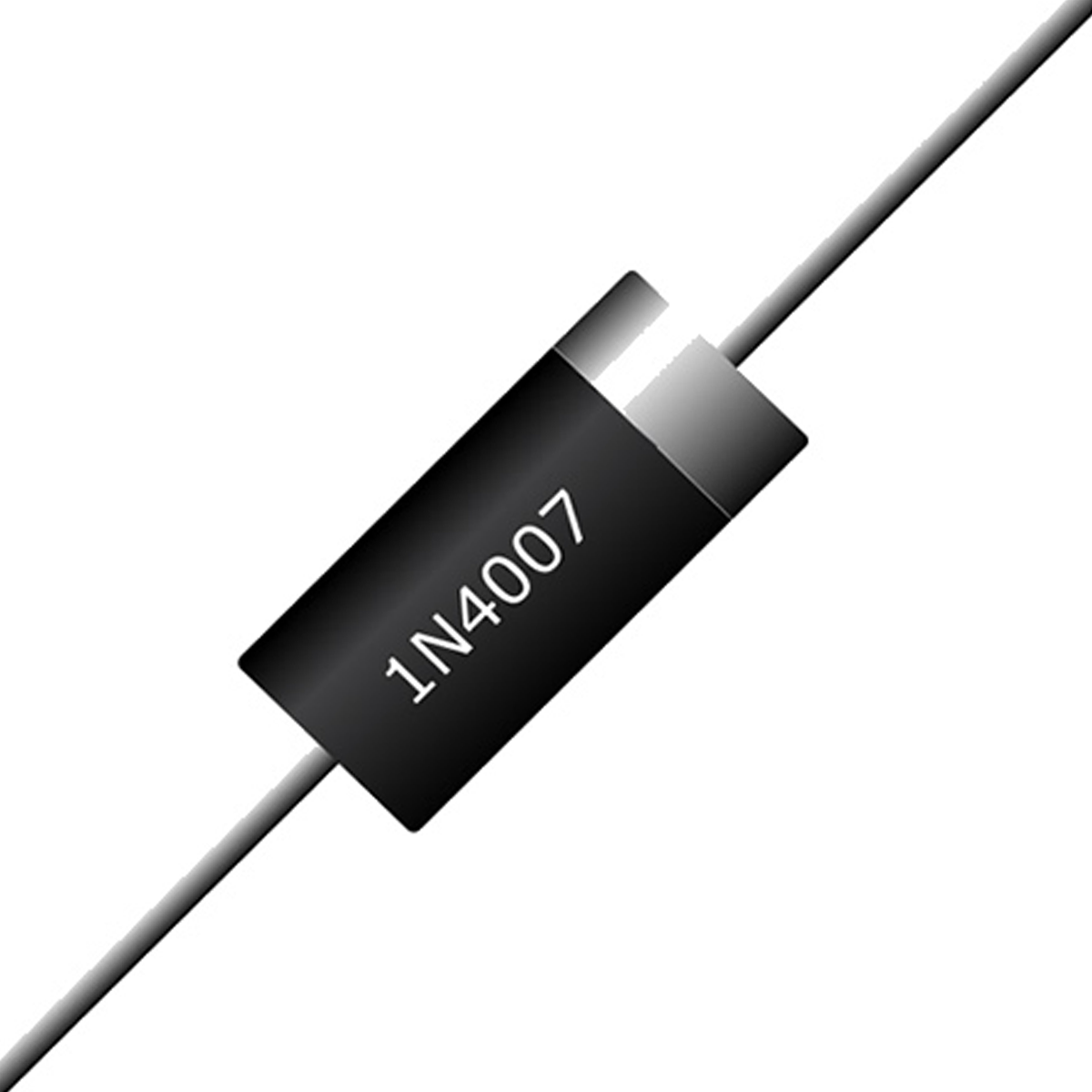

🛠️ Características Principales (Validado en la imagen 1.png):

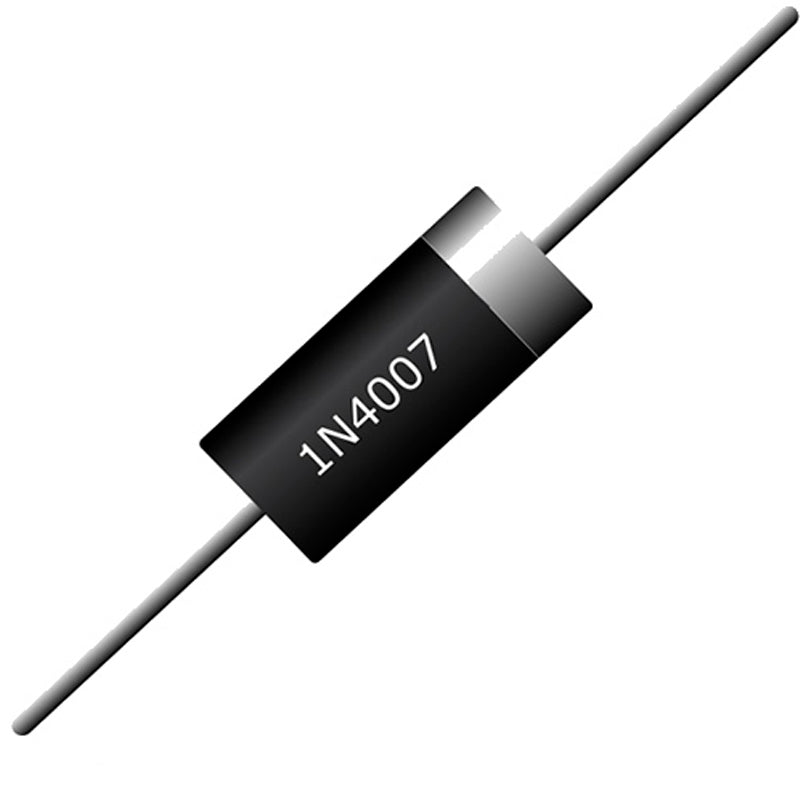

Identificación de Polaridad Clara: Cuenta con una franja plateada de fábrica bien definida que marca el Cátodo (Terminal Negativo), facilitando un montaje rápido y sin errores en protoboards o placas de circuito impreso (PCB).

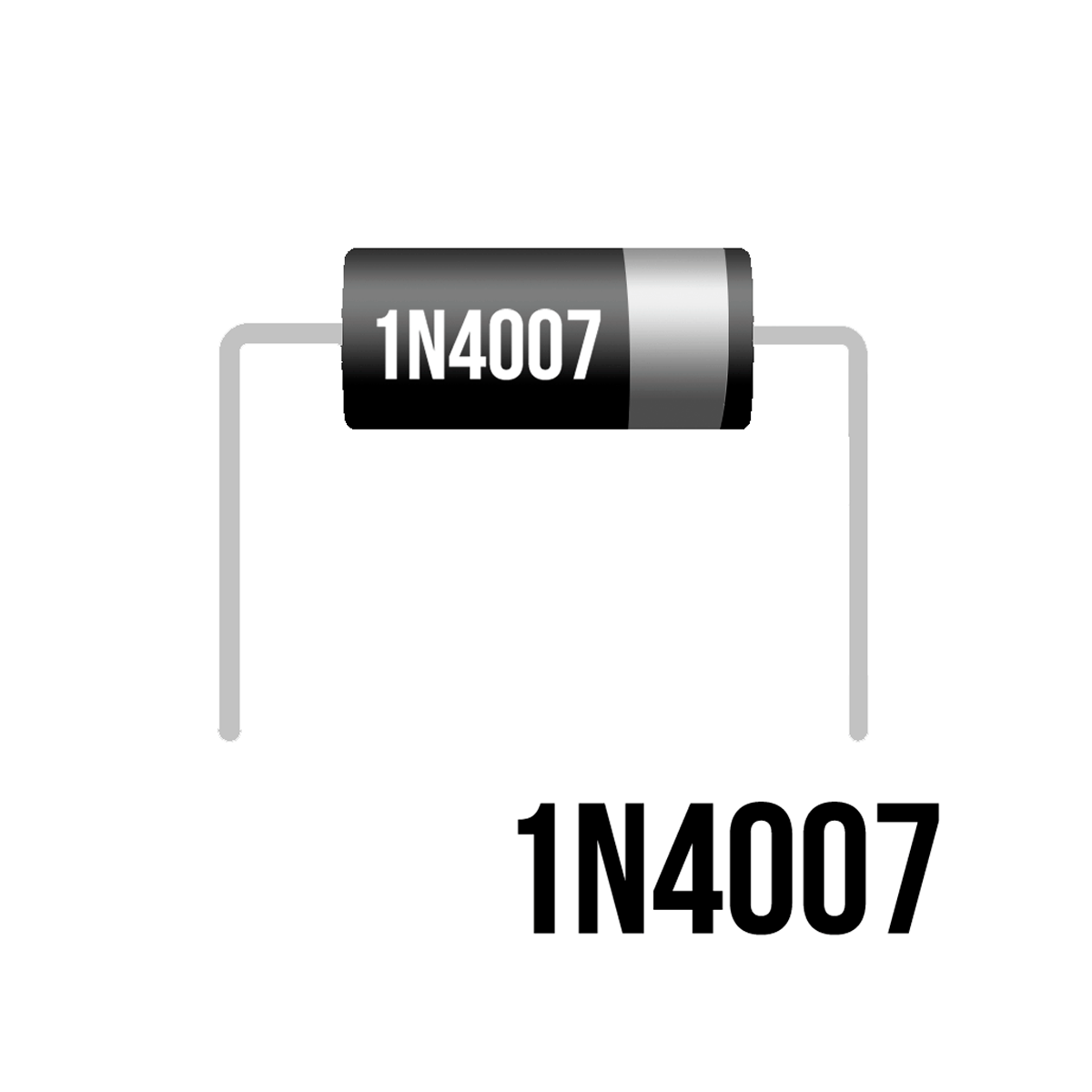

Terminales Axiales Flexibles: Cables de conexión alargados y maleables, ideales para doblar a la medida exacta de tu diseño o soldar directamente en baquelitas.

Encapsulado DO-41 Estándar: Cuerpo cilíndrico compacto de plástico termoestable, resistente a altas temperaturas de operación.

📌 Especificaciones Técnicas:

Matrícula Estándar: 1N4007.

Tipo de Componente: Diodo Rectificador de Silicio.

Corriente de Salida Rectificada Máxima (Io): 1 A.

Voltaje Inverso de Pico Máximo (VRRM): 1000 V (1 KV).

Caída de Voltaje Directo Máxima (VF): 1.1 V a 1 A.

Corriente Inversa Máxima: 5 µA.

🎓 Aplicaciones Fundamentales en SERINSY 3D:

Diodo de Protección (Flyback): Conectado en paralelo a relés (relevadores), motores DC y solenoides para absorber los picos de voltaje peligrosos cuando estos se apagan.

Rectificación de Corriente: Conversión de corriente alterna (AC) a corriente continua (DC) mediante puentes rectificadores.

Bloqueo de Polaridad Inversa: Evita que se quemen tus circuitos si conectas accidentalmente la batería al revés.
